Проточная часть TWS2250 из нержавеющей стали

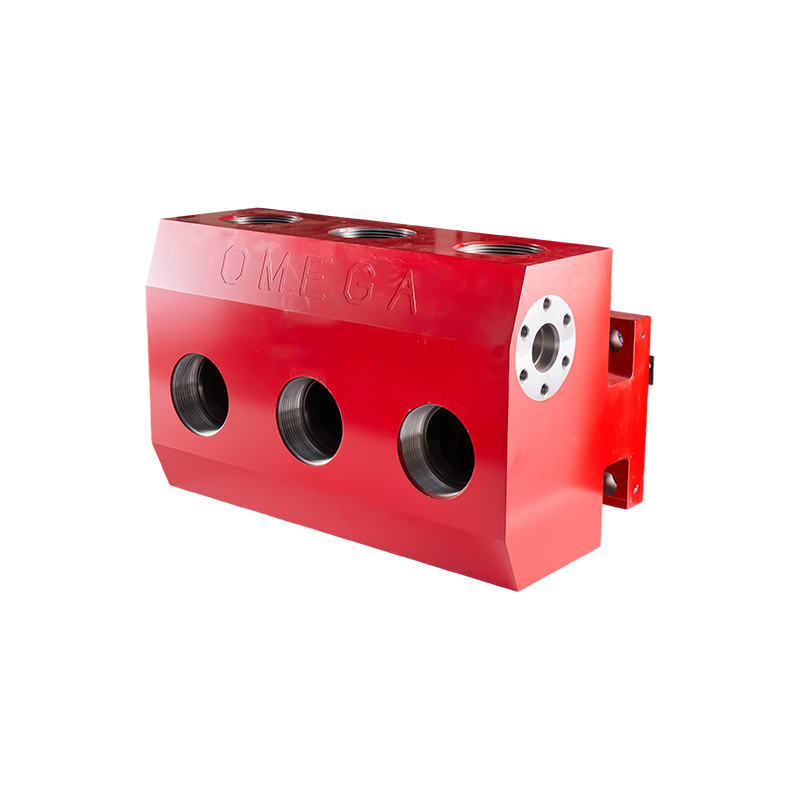

TWS2250 Узел проточной части из нержавеющей стали
Сырье: выборочная сборка, легированная сталь (4330 В, N-14, N-22), нержавеющая сталь (17-4PH, 15-5PH).
Ковка высокотоннажного оборудования. Передовая технология обеспечивает однородность ковки и зерна, эффективно контролирует содержание вредных элементов железа.
Цельная ковка и цельная термообработка обеспечивают стабильные характеристики продукта, его прочность и вязкость.
Оптимизируйте внутреннюю структуру продукта, чтобы увеличить срок его службы. (Тип паза, тип крышки фонаря, тип эксцентриковой опоры). Укрепите внутреннюю структуру, чтобы сделать ее износостойкой и устойчивой к давлению.
Основные компоненты, такие как корпус клапана, седло клапана и плунжер в улучшенной полости, имеют конструкцию из исходных материалов, оптимизированную для продления срока службы.
Различные варианты размеров (52", 56" и 60") могут сочетаться с различными основными насосными станциями, представленными на рынке.
Различные размеры поршней (от 3,75 дюйма, от 4 дюймов до 6 дюймов) отвечают требованиям различных конструкций процессов разрыва пласта.
Предпочтительная нержавеющая сталь может обеспечить срок службы более чем в четыре раза дольше, всего за половину стоимости легированной стали.

Информация о продукции

Технические параметры

Максимальная мощность торможения	2250 л.с. (1864 кВт)
Максимальная нагрузка на шатун	229 305 фунтов силы (1020 кВт)
Инсульт	8 дюймов (203,2 мм)
Режим передачи	Двухколонная цилиндрическая зубчатая передача
Передаточное число	6,353:1
Размеры	93,0367,9945,35 дюйма (236317271152 мм)
Вес нетто	14000 фунтов (6350 кг)

Введение в гидравлическую часть

Название продукта	Модель продукта	Материал продукта	Основные характеристики	Внешние размеры/мм
Гидравлический концевой корпус/Гидравлический концевой узел	ТВС2250	4330В/17-4Ф/15-5Ф	4,0 дюйма/4,5 дюйма/5,0 дюйма/5,5 дюйма	914,45556,6504,8

РАЗМЕР ПОРШНЯ	115				150				200				300				330
	ГПМ	л/мин	пси	МПА	ГПМ	л/мин	пси	МПА	ГПМ	л/мин	пси	МПА	ГПМ	л/мин	пси	МПА	ГПМ	л/мин	пси	МПА
3,75 дюйма	131	496	21500	148	171	647	20370	140	230	871	15100	104	340	1287	10032	69	380	1438	9125	63
4"	150	568	18900	130	195	738	17900	123	259	980	13176	91	390	1476	8853	61	427	1616	8033	55
4,5 дюйма	189	715	14850	102	246	931	14100	97	330	1249	10445	72	495	1874	6988	48	543	2055	6346	44
5 дюймов	235	889	12050	83	305	1154	11420	79	405	1533	8501	59	610	2309	5653	39	671	2540	5130	35
5,5 дюйма	285	1079	9995	69	360	1363	9450	65	495	1874	7026	48	738	2793	4670	32	814	3081	4235	29
6 дюймов	334	1264	8400	58	430	1628	7950	55	585	2214	5905	41	871	3297	4005	28	965	3653	3568	25

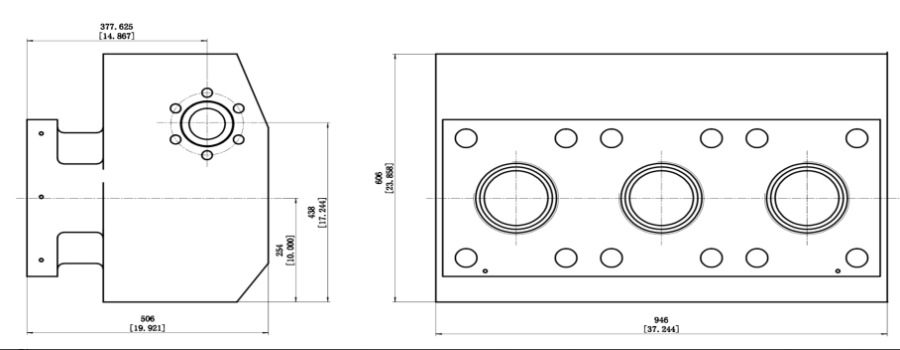

Внешние размеры блока подачи жидкости TWS2250

Проточная часть TWS2250 из нержавеющей стали является ключевым компонентом с превосходными характеристиками во всех аспектах.

Сырьем служит высококачественная нержавеющая сталь марок 17-4ПХ и 15-5ПН. Хотя стоимость в два раза выше, чем у легированной стали, срок ее службы может быть увеличен более чем в 4 раза при значительной экономической эффективности.

Производство осуществляется на высокотоннажном немецком оборудовании для ковки SIMATO. Передовая технология обеспечивает соотношение ковки и гомогенизацию зерна. Содержание железа составляет ≤1. В сочетании с ковкой и термообработкой цельных деталей это обеспечивает стабильные характеристики продукта, а также превосходную прочность и вязкость.

С точки зрения конструктивного исполнения внутренняя полость оптимизирована по типу паза, крышке лампы, эксцентриковому кронштейну и т. д., которые после упрочняющей обработки являются износостойкими и устойчивыми к давлению. Конструкция основных аксессуаров, таких как корпус клапана, седло клапана и плунжер в полости, улучшена для дальнейшего продления срока службы.

Он обладает высокой адаптируемостью и доступен в размерах 52, 56 и 60 дюймов, что позволяет использовать его со всеми типами основных насосных станций; Размер плунжера варьируется от 3,75 до 6 дюймов, что может удовлетворить потребности различных процессов гидроразрыва и является надежным выбором для операций гидроразрыва.
