Проточная часть QWS2500 из нержавеющей стали

QWS2500 Блок проточной части из нержавеющей стали
Сырье: выборочная сборка, легированная сталь (4330 В, N-14, N-22), нержавеющая сталь (17-4PH, 15-5PH).
Ковка высокотоннажного оборудования. Передовая технология обеспечивает однородность ковки и зерна, эффективно контролирует содержание вредных элементов железа.
Цельная ковка и цельная термообработка обеспечивают стабильные характеристики продукта, его прочность и вязкость.
Оптимизируйте внутреннюю структуру продукта, чтобы увеличить срок его службы. (Тип паза, тип крышки фонаря, тип эксцентриковой опоры). Укрепите внутреннюю структуру, чтобы сделать ее износостойкой и устойчивой к давлению.
Основные компоненты, такие как корпус клапана, седло клапана и плунжер в улучшенной полости, имеют оптимизированную конструкцию исходных материалов для продления срока службы.
Различные варианты размеров (52", 56" и 60") могут сочетаться с различными основными насосными станциями, представленными на рынке.
Предпочтительная нержавеющая сталь может обеспечить срок службы более чем в четыре раза дольше, всего за половину стоимости легированной стали.

Информация о продукции

Технические параметры

Максимальная мощность торможения	2500 л.с. (1864 кВт)
Максимальная нагрузка на шатун	192 325 фунтов силы (855,5 кВт)
Инсульт	8 дюймов (203,2 мм)
Режим передачи	Двухколонная цилиндрическая зубчатая передача
Передаточное число	6,353:1
Размеры	86,6579,2745,7 дюйма (220120131161 мм)
Вес нетто	16 093 фунта (7300 кг)

Введение в гидравлическую часть

Название продукта	Модель продукта	Материал продукта	Основные характеристики	Внешние размеры/мм
Гидравлический концевой корпус/Гидравлический концевой узел	QWS2500	4330В/17-4Ф/15-5Ф	3,75 дюйма/4,0 дюйма/4,5 дюйма/5,0 дюйма/5,5 дюйма	1323581506

ДИАМЕТР ПЛУНЖЕРА	ВЫХОД НА ОБОРОТ		Рабочий объем при стокерах насоса в минуту
В	георадар	100		150		200		250		300
		ГПМ	пси	ГПМ	пси	ГПМ	пси	ГПМ	пси	ГПМ	пси
3 1/4	1.44	144	20000	218	14285	288	10715	380	8570	475	6489
3 1/2	1.67	167	17260	251	12295	334	9240	418	7386	551	5600
3 3/4	1.91	191	15020	287	10755	382	8080	479	6455	630	4900
4	2.17	217	13205	328	9465	434	7110	543	5685	716	4318
4 1/2	2.75	175	10495	413	7470	550	5819	688	4489	909	3400
5	3.4	340	8450	510	6060	680	4640	850	3630	1122	2760
5 1/2	4.11	411	6985	617	5000	822	3755	1028	3000	1356	2275
5 3/4	4040	449	6390	674	4580	898	3435	1128	2750	1482	2080
6	4.89	489	5879	734	4208	978	3195	1228	2525	1619	1910
6 1/2	5.74	574	5000	861	3585	1148	2690	1435	2180	1894	1680

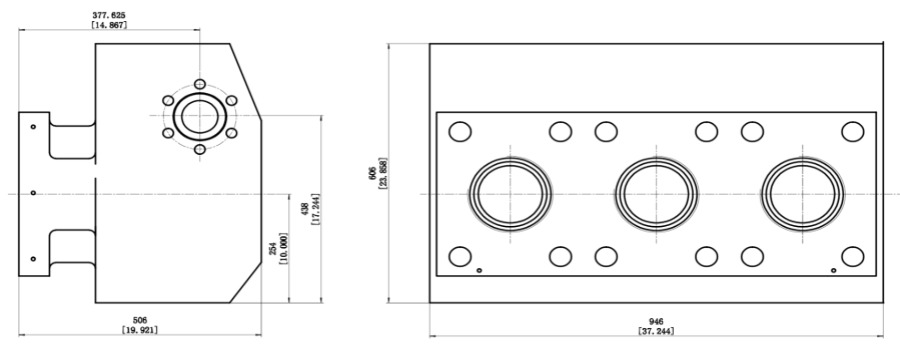

Внешние размеры гидравлической части QWS2500

Проточная часть QWS2500 из нержавеющей стали стала высокоэффективным выбором в области транспортировки жидкостей благодаря превосходному выбору материалов и инновационным технологиям.

Что касается сырья, то основные компоненты выбираются из высококачественных нержавеющих сталей, таких как 17-4PH и 15-5PH, в сочетании с легированными сталями, такими как 4330V, N-14 и N-22, для создания прочной качественной основы. Особо стоит отметить, что, хотя стоимость выбранной нержавеющей стали в два раза превышает стоимость легированной стали, срок ее службы может увеличиться более чем в 4 раза, что приносит пользователям долгосрочную экономическую выгоду.

В процессе производства, опираясь на высокотоннажное ковочное оборудование, используются передовые технологии, обеспечивающие разумный коэффициент ковки и гомогенизацию зерна, а содержание феррита строго контролируется на уровне ≤3%, что обеспечивает качество сырья из источника. Точный процесс штамповки и термообработки отдельных деталей дополнительно придает изделию стабильную прочность и вязкость, что позволяет ему спокойно справляться со сложными условиями работы.

С точки зрения конструкции, гидравлическая часть продемонстрировала множество инноваций. Внутренняя полость имеет оптимизированные конструкции, такие как тип слота для карт, тип крышки лампы и тип эксцентрикового кронштейна, а после упрочняющей обработки значительно улучшаются износостойкость и устойчивость к давлению. В то же время усовершенствования конструкции основных аксессуаров, таких как корпус клапана, седло клапана и плунжер, создают синергетический эффект с усилением внутренней полости, значительно продлевая общий срок службы.

Кроме того, QWS2500 имеет различные внешние размеры: 52 дюйма, 56 дюймов и 60 дюймов, которые идеально подходят для основных насосных станций на рынке и удовлетворяют различные потребности в транспортировке жидкостей, обладая комплексными преимуществами.
